Wjaśnienie do SIWZ z dnia 17.05.2018r


Data wyjaśnienia: 17.05.2018

Dotyczy: Budowa budynku wielofunkcyjnego wraz z zagospodarowaniem terenu, przyłączeniem do sieci miejskich i drogą wewnętrzną na terenie osiedla Nowe Żerniki


       Wrocław, dnia 17 maja 2018 r.





Dotyczy: przetargu nieograniczonego pn. „Budowa budynku wielofunkcyjnego, będącego w części budynkiem mieszkalnym wielorodzinnym z wbudowanym przedszkolem i garażem, a w części budynkiem zamieszkania zbiorowego z mieszkaniami dla osób starszych, z pomieszczeniami do dziennego pobytu dla tych osób i z usługami, wraz z zagospodarowaniem terenu, przyłączeniem do sieci miejskich, drogą wewnętrzną na terenie osiedla Nowe Żerniki we Wrocławiu”

Działając na podstawie art.38 ust.2 ustawy Prawo zamówień publicznych zawiadamia się, że w dniach 10.05.2018 r. i 11.05.2018 r. wpłynęły wnioski o wyjaśnienie specyfikacji istotnych warunków zamówienia. Poniżej przedstawiamy pytanie Wykonawcy oraz odpowiedź Zamawiającego.



Pytanie nr 1:

Na zestawieniu pasm świetlnych zaznaczono, że uchylane mają być wszystkie sekcje pasma. Proszę o potwierdzenie.

Jeżeli nie wszystkie, to które? Jakie ma być sterowanie uchylaniem.

ODPOWIEDŹ :

Należy przewidzieć jeden moduł otwieralny w świetlikach SWI2 i SWI3 i dwa moduły otwieralne w SWI1 i SWI4. Lokalizacje zgodnie z rysunkiem zamieszczonym na stronie internetowej zamawiającego pn. „rys. Świetliki_17.05.2018”. Otwieranie za pomocą siłowników elektrycznych, z czujnikiem pogodowym.



Pytanie nr 2:

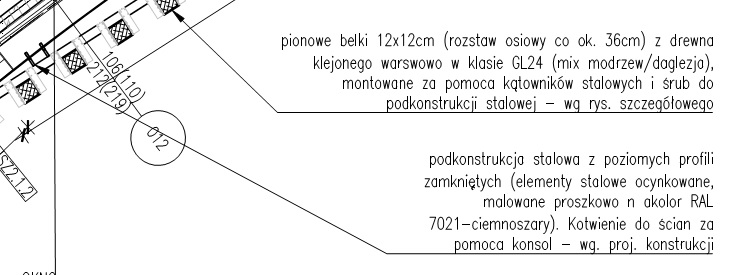

Proszę o udostępnienie projektu podkonstrukcji elewacji drewnianej o której mowa na rzucie architektury:







ODPOWIEDŹ :

Podkonstrukcja opisana jest na rysunkach detali, np. A/D1, A/D4, A/D5, A/D6.

Pytanie nr 3:

Na rys. rozwinięcia elewacji w strefie Patio (rys.1601_PW_A_ABCD_E_3_R1.pdf) widoczne jest że belki elewacji drewnianej na podkonstrukcji stalowej zasłaniają światło otworu okiennego. Proszę o potwierdzenie, że chcecie Państwo aby elementy elewacji drewnianej zasłaniały światło otworu okiennego.



ODPOWIEDŹ :

Tak - zgodnie z rysunkiem elewacji, takie sytuacje mają miejsce w części, gdzie okna doświetlają korytarze.

Pytanie nr 4:

Na rysunku 16_PW_A_AB_01_1_Rzut kond 01_CZ_AB.pdf w osiach od „P” do „14” belki elewacji sa rysowane linią przerywaną sugerującą że występują one powyżej lini cięcia rzutu, natomiast na rys elewacji rys.1601_PW_A_ABCD_E_3_R1.pdf). rysowane są linią ciągłą sugerującą że są one wystepujące.

W związku z róznicami w rysowaniu belek elewacji drewnianej na Patio pomiędzy rysunkiem (rys.1601_PW_A_ABCD_E_3_R1.pdf) a rysunkami rzutów, prosimy o informację co jest rysunkiem wiażącym do wykonania przedmiaru elewacji drewnianej na Patio.



ODPOWIEDŹ :

Nadrzędny jest rysunek elewacji drewnianej.
